XJY-S3328 核心模塊

1. 概述

本文是針對在核心交換模塊 XJY-S3328 上開發各種接口板卡的說明文檔。

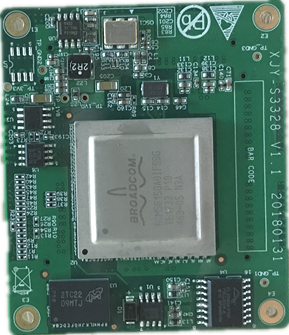

XJY-S3328 核心模塊是基于以太網路由及交換的核心交換模塊。核心模塊體積小巧，默認最高支持 16 個千兆電口及 4 個萬兆光口。以 XJY-S3328 為核心模塊，您可以在滿足行業技術需求的基礎上得到最高性價比的產品，并以您獨特的產品形態快速投放市場。
XJY-S3328 核心板采用沉金工藝，100%工業寬溫元件制造，電路板符合 IPC 標準。電磁兼容性達到 4 級，工作溫度-40～85 度，平均無故障工作時間超過 100 萬小時，功耗不超過 12瓦。
XJY-S3328 核心模塊為無風扇被動散熱設計，采用散熱冷板散熱，其工作溫度范圍可達到-40℃~85℃；核心模塊采用工業級設計，其電磁兼容性滿足 4 級標準。

1.1 供電方式及順序

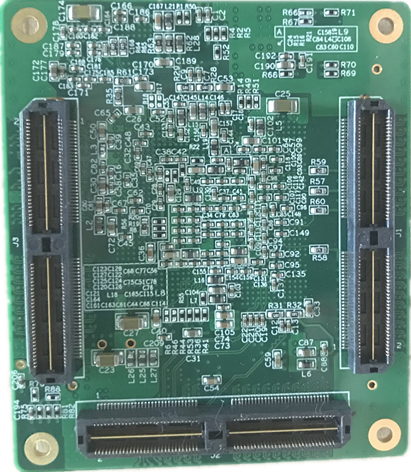

XJY-S3328 核心模塊可以通過其自身的J2 插座中的 VDD1_0V和J3插座中的VDD3_3V 定義插針進行供電。注意1V電壓最大電流12A，3.3V電壓最大電流3A設計時請提供足夠的余量，防止核心模塊工作異常。其中精度要求：3.3V±5%、1.0V±2%

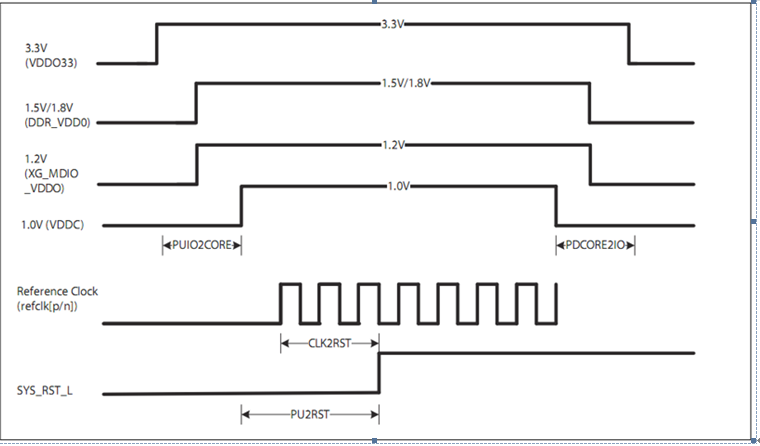

電源上電順序參考下圖：

1.2 散熱模式

XJY-S3328 核心模塊必須具備相應的散熱處理。否則將在高溫下無法正常工作。典型的散熱處理方式包括主動散熱及被動散熱兩種方式：
如采用主動散熱方式，需要在高熱區域上安裝散熱器，并通過強制性對流對散熱器進行降溫；
如采用被動散熱方式，需要通過導熱硅膠等手段將高熱區域與散熱器緊密接觸，并確保散熱
器具備足夠的面積。

1.3 網管方式

XJY-3328 核心模塊具備全網管功能，可以支持 WEB、命令行、及本地 Console。除了標準的網管方式，核心板自身具備詳細的網管信息，包括端口狀態，端口數據統計，CPU占用率，溫度等參數。這些信息都可以通過命令行、WEB、和標準的 SNMP 協議獲得。

1.4 功能列表

二層軟件功能

Spanning Tree	IEEE 802.1D -Spanning Tree
	IEEE 802.1w -Rapid SpanningTree
	IEEE 802.1s -Multiple Spanning Tree
Flow Control	802.3x (Full-duplex) / Back-Pressure (Half-duplex)
VLAN	VLAN Group: 4K
	Tagged VLAN : 4K
	QinQ
	MAC-Based VLAN
	Protocol-Based VLAN
Link Aggregation	IEEE 802.3ad -Link Aggregation Control
Link Aggregation	Protocol (LACP)
IGMP Snooping	IGMP Snooping v1/v2/v3
	Querier support/ IGMP Filtering, IGMP Leave Proxy,
	Immediate Leave
Storm Control	Broadcast / Multi-cast / Un-known Unicast
QoS	Number of Priority queue: 8 queues/ port
	Scheduling for priority queue: WRR/Strict Priority
	scheduling/Hybrid
	CoS
	802.1p/ IP Precedence/ IP TOS Precedence
	IP DSCP/ Port based Priority
	Rate Limiting: Ingress/Egress: 1Kbps/ 1pps granularity
	DiffServ (RFC2474) remarking

三層軟件功能

IPv4/IPv6	Supports IPv4/IPv6 Protocol
DHCP Server	Support DHCP server
Static Routing	Supports Static Routing 64
PIM-SM,PIM-DM	Support PIM-SM,PIM-DM
RIP	Support RIP v1/v2
OSFP	Support OSPF v1/v2
VRRP	Support VRRP

網絡管理功能

Management Interface	Web Based Management
	Command Line Interface (CLI)
	Telnet
SNMP	Support v1, v2c, v3
NTP/LLDP	Supports NTP/LLDP
Remote Ping	Supports Remote Ping
DHCP	Client/ Relay/ Option82/ Snooping
Port Mirroring	One to One/ Many to One
