產品概述
八通道視頻采集/JPEG編碼卡是基于可編程邏輯陣列FPGA實現的八通道PAL模擬視頻采集/JPEG編碼卡，具有啟動速度快、支持多通道同步采集、編碼效率高、工作模式可配置等特點，并提供12V升壓電路便于驅動攝像頭?？蓱?yīng)用于圖像偵查、工業圖形檢測等。
功能特征
1. 采用FMC-LPC標準子卡結構，體積小，易于與主板集成;
2. 支持對8路PAL視頻輸入的同步采集;
3. 支持對8路PAL視頻輸入的JPEG格式編碼;
4. 快速啟動采集，啟動初始化時間小于200ms;
5. 通過FPGA與主板連接，可擴充性強，握手交互方便，支持對YUV圖像及JPEG圖像的傳輸;
6. 可通過串口或板載422口控制采集編碼流程;
7. 可以由主板進行電源控制，適用于低功耗場合;
8. 升壓電路可提供對攝像頭的12V供電;

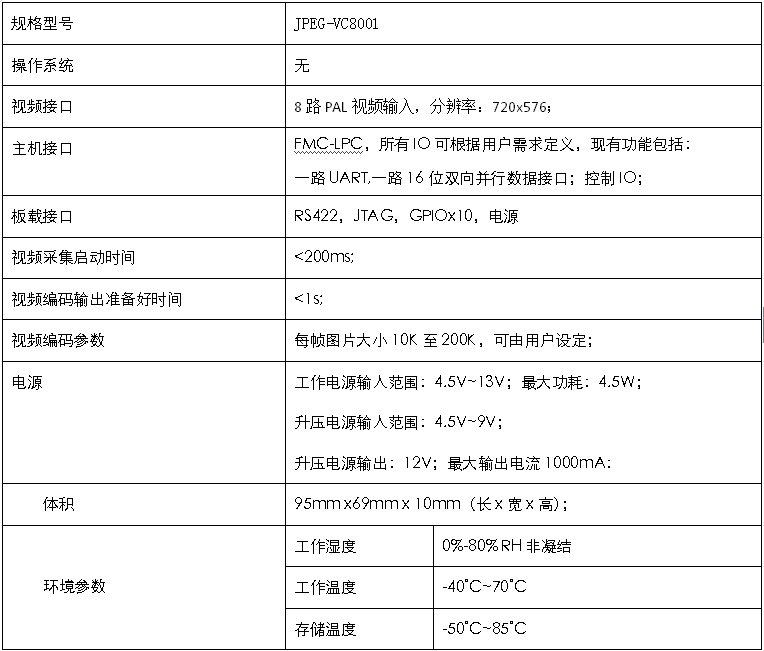

技術參數
